Ploché nádrže ROTH Twinbloc® jsou dodávány v objemech 1500, 3500 a 5000 litrů. Spolu s kompletním příslušenstvím nabízí ROTH profesionální systém k využití dešťové vody.
Co nabízí Roth s novým řešením nádrží?
Optimálně navrženou konstrukci nádrže, včetně odpovídajících doplňků a příslušenství. Zákazník obdrží kompletní systém pro profesionální využívání dešťové vody, může si vybrat z provedení podzemní či nadzemní varianty. Do sebe zapadající komponenty umožňují velmi rychlou a snadnou instalaci.
Typy nádrží a systémů
Zobrazit více
Roth Haustechnik I
Systém pro využití dešťové vody v domě, s čerpadlem v domě
Zobrazit více
Roth Haustechnik ECO
Cenově výhodná alternativa
Zobrazit více
Roth Haustechnik II
Sestava pro využití dešťové vody v domě, s čerpadlem v nádrži
Zobrazit více
Roth Garten
Kompletní systém pro využití dešťové vody na zahraděNejvýznamnější výhody nádrží Roth
Kompletní osazení již z výroby
U samonosných nádrží, které jsou běžně na trhu, musí zákazníci běžně doplácet za jednotlivé základní komponenty. U nás je příslušenství započtené v ceně výrobku. Již z výroby jsou součástí našich nádrží komponenty jako teleskopická šachta, pochozí poklop do nosnosti 200 kg a přepadový sifon. Proto jsou nádrže připravené pro instalaci a jejich cena se zbytečně nezvýší nečekanými doplňky.
Nádrže pojízdné osobním autem
Nachází se místo pro nádrž v místě vjezdu do domu nebo v místech, kudy jezdí auta? Nádrže Roth Twinbloc® jsou pojízdné osobním vozidlem. Stačí si při objednávce zvolit dodání pojízdného poklopu. Pokud potřebujete, aby byla nádrž vozem pojízdná, je také nutné dodržení instalačních podmínek. Nehrozí tak žádná deformace ani poničení nádrže nebo propadnutí zeminy.
Samonosné provedení a nízká hloubka výkopu
S podzemními nádržemi Roth ušetříte za zemní práce. Řešení dvou vedle sebe spojených nádrží jim dává stabilitu. Dvě spojené komory s menšími průměry jsou stabilnější než jedna velká komora. Při stabilním podložní proto není nutné betonovat základovou desku. Nádrž je možné uložit do štěrkového lože a není nutné obsypání betonem. Při vhodných podmínkách stačí obsypat kulovitým štěrkem.
Montážní výhody díky plochému tvaru nádrží
Díky optimalizovanému designu nabízí Roth ploché konstrukční řešení nádrží, které má významné výhody při montáži a je tak ve srovnání s běžnými nádržemi na dešťovou vodu nespornou výhodou. Zemní výkopy pro usazení nádrží se dají snížit až o 40 %. Vzhledem k nízké konstrukci a optimálnímu tvaru je možné instalaci provádět i při výskytu vysoké hladiny spodní vody. Díky řešení dvou vedle sebe spojených nádrží je další předností stabilita. Dvě spojené komory s menšími průměry jsou mnohem stabilnější než jedna komora s velkým průměrem. Nádrže jsou dodávány v základních provedeních o velikostech (objemech) 1500, 3500 a 5000 litrů.
Propojování nádrží
Nádrže se mohou vzájemně propojovat pomocí PVC potrubí KG DN 100 a těsnění, a to v plochách určených k navrtání potřebného otvoru. Propojení nádrží se provádí ve spodní části nádrže. Celkový objem dešťové vody v nádržích Roth Twinbloc® je libovolně rozšiřitelný. Na základě požadavku zákazníka je možné provést ve výrobě přesné vyvrtání otvorů pro připojení potrubí DN 100, včetně speciálního těsnění Roth. Alternativně se tyto otvory řeší na stavbě pomocí vrtací sady Roth. Sada pro propojování obsahuje příslušnou vrtací hlavu a dvě speciální gumová těsnění DN 100.
Ploché nádrže na dešťovou vodu Roth Twinbloc®
Nádrže na dešťové vody Roth Twinbloc® jsou vyráběny ve velikosti 1500, 3500 a 5000 litrů. Jedná se o PE vyfukované nádrže, které jsou stabilní vůči zemním tlakům a jsou pojízdné osobním automobilem. Nastavitelná šachta DN 600 je součástí dodávky nádrže a při dodání je vždy v zasunuté poloze. Při instalaci se vysouvá do potřebné výšky. Pro napojení přívodních potrubí KG DN 100 jsou předem připraveny otvory s těsněním.
Objemové varianty nádrží
Twinbloc 5000L- Twinbloc 1500L
- Twinbloc 3500L
Rozsah dodávky
Základní nádrž na dešťovou vodu
- Základní nádrž Twinbloc® s integrovanou vstupní šachtou
- PE pochůzný poklop
- Vstupní připojení DN 100
- Přepadový sifon DN 100 s ochranou proti škůdcům
Základní nádrž na dešťovou vodu s filtračním košem
- Základní nádrž Twinbloc® s integrovanou vstupní šachtou
- PE pochůzný poklop
- Filtrační koš
- Vstupní připojení DN 100
- Přepadový sifon DN 100 s ochranou proti škůdcům
Parametry nádrží
| Ploché nádrže Roth Twinbloc® | ||||
| Provedení | Rozměry nádrže (délka x šířka x hlouka) | Hmotnost | Materiálové označení | Obchod |
| Základní nádrž 1500 litrů s výškově nastavitelnou šachtou DN 600 a poklopem | 2350 x 1395 x 695 mm | 80 kg | 1135006122 | e-SHOP |
| Základní nádrž 3500 litrů s výškově nastavitelnou šachtou DN 600 a poklopem | 2350 x 2300 x 975 mm | 140 kg | 1135005425 | e-SHOP |
| Základní nádrž 5000 litrů s výškově nastavitelnou šachtou DN 600 a poklopem | 2460 x 2350 x 1350 mm | 190 kg | 1135005426 | e-SHOP |
| Základní nádrž 1500 litrů s filtračním košem a výškově nastavitelnou šachtou DN 600 a poklopem | 2350 x 1395 x 695 mm | 80 kg | 1135006124 | e-SHOP |
| Základní nádrž 3500 litrů s filtračním košem a výškově nastavitelnou šachtou DN 600 a poklopem | 2350 x 2300 x 975 mm | 140 kg | 1135005423 | e-SHOP |
| Základní nádrž 5000 litrů s filtračním košem a výškově nastavitelnou šachtou DN 600 a poklopem | 2460 x 2350 x 1350 mm | 190 kg | 1135005424 | e-SHOP |
Příslušenství
Poklop pojízdný (600 kg zatížení na kolo)
Určen pro výměnu za standardní pochůzný poklop. Nosnost 600 kg / kolo.
Materiálové označení 1135005438
Prodloužení šachty nádrže Twinbloc®
Prodloužení šachty pomocí nástavce délky 500 mm. Možno dodatečně montovat na šachtu. Pro zakrytí nádrže zeminou až do výšky 1200mm. Nástavec je možno zkracovat.
Materiálové označení 1135005436
Set s filtrační patronou
Pro nádrže na dešťovou vodu ze střešní plochy do 150 m². Filtrační patrona z nerezové oceli, velikost oka 0,55 mm. Výškový rozdíl nátoku a odtoku je 66 mm. Filtr je vyjímatelný vstupní šachtou.
Materiálové označení 1135006450
Set zahradního filtru
Pro nádrže na dešťovou vodu ze střešní plochy do 150m² pro zálivku zahrady. Filtr je vyjímatelný vstupní šachtou.
Materiálové označení 1135006452
Filtr pro střechy do 350 m2
Filtr nečistot s teleskopickým prodloužením, určen pro střešní plochy do 350m². Provedení filtračního síta je z nerezové oceli, velikost oka 0,55 mm. Nátok DN 100, odtok DN 125.
Materiálové označení 1135006453
Filtr dešťové vody ECO
Filtr dešťové vody s integrovaným filtračním košem pro instalaci do nádrže na dešťovou vodu. Velikost oka 1mm. Vhodný pro střešní plochy do 200m².
Materiálové označení 1135008182
Uklidňovač nátoku
Pro nádrže Roth Twinbloc®. Skládá se z trubky KG DN 100 a koncovky pro uklidnění nátoku.
Materiálové označení 1135006673
Plovoucí sání
Pro nádrže Roth Twinbloc®. Skládá se z: PE plovákové koule, sacího filtru s integrovaným mosazným zpětným ventilem, s koncovkou pro PE-potrubí 1“.
Materiálové označení 1135005437
Digitální snímač plnění
Elektro-pneumatický snímač s digitálním displejem. Čidlo hladiny s dosahem měření 15 m. Zobrazení měřené hodnoty v litrech, v %, nebo v cm výšky naplnění.
Materiálové označení 1135008052
Propojovací sada
Pro propojení nádrží Twinbloc® potrubím KG DN 100. Skládá se z vrtací hlavy a 2 kusů speciálního těsnění DN 100.
Materiálové označení 1135002725
Modul čerpadla dešťové vody
Kompletní modul s integrovanou domácí vodárnou ASPRI 15-4 a přepínačem na dávkování vody z vodovodu. Elektronický snímač plnění.
Materiálové označení 1135006049
Čerpací zařízení Standard
Kompaktní modul, který se skládá z výkonného tichého čerpadla a zařízení pro přepínání na vodovod při nedostatku vody v nádrži. Regulátor tlaku a automatické ovládání zajišťuje plně automatický provoz.
Materiálové označení 1135006670
Domácí vodárna Roth ASPRI 15-4
4-stupňové odstředivé čerpadlo, samonasávací, s integrovanou ochranou proti chodu na sucho. Příkon 700 W, připojení 1“. Hmotnost 11,4 kg, dopravní výška max. 44 m, objemový průtok 3,5 m³ / h. Maximální délka sacího potrubí 15 m, max. výška sání 3 m.
Materiálové označení 1135002726
Ponorné tlakové čerpadlo CombiPress
Ponorné tlakové čerpadlo včetně auto-matického spínače KIT 02 a plovoucího sání. Použitelné ve spojení s příslušenstvím Komfort. Max. objemový průtok 4 m³ / h Max. dopravní výška 64 m
Materiálové označení 1135006054

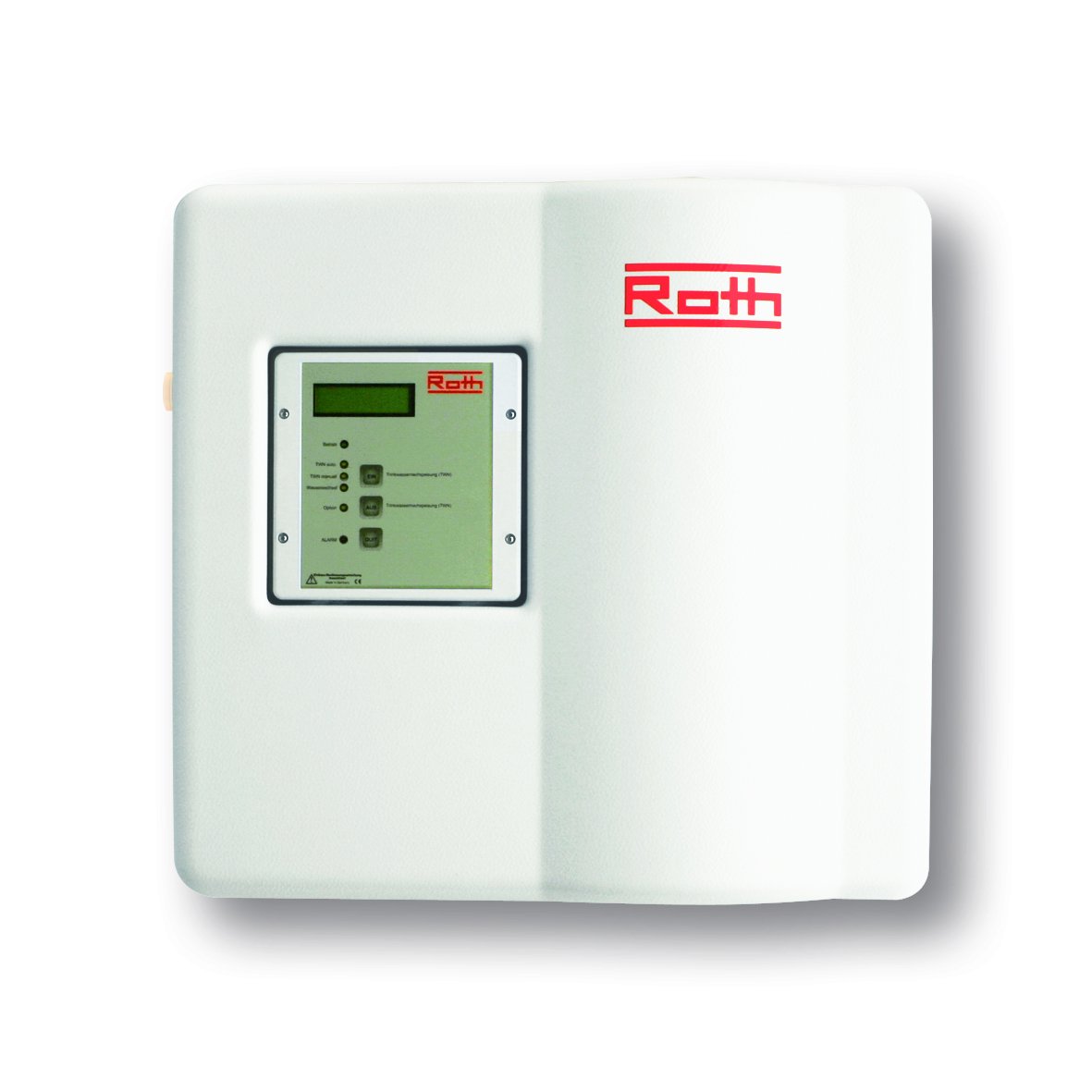

Řídící jednotka Komfort
Plně automatická řídící jednotka pro přepínání na vodovod při nedostatku vody v nádrži. Indikátor hladiny v cm, sledování provozních funkcí s funkcí alarmu poruchy, automatické proplachování vodou.
Materiálové označení 1135006055
Ponorné čerpadlo
Vícestupňové vodou chlazené ponorné čerpadlo s integrovaným tlakovým spínačem a ochranou proti běhu na sucho. max. objemový průtok 3,6 m³ / h, max. tlak 3,6 bar, Připojení s vnitřním závitem 1“ Délka kabelu 15 m.
Materiálové označení 1135006061
